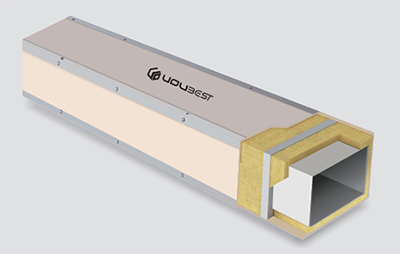

新型板状防火棉包覆系统

产品简介

优博特Uoubest新型板状防火棉属于本企业在国内市场独家首发的新型材料产品,该产品解决了风管防火包覆行业痛点,产品具有熔点高、重量轻、平整美观、耐候性优、施工便捷等诸多优点,填补了国内风管防火软包覆中高端产品市场空白。
优博特Uoubest新型板状防火棉做法与防火板做法相比,安装效率提高4倍,系统荷载减少70%,综  合造价节省40%。优博特Uoubest新型板状防火棉做法与硅酸盐柔性防火卷材做法相比,平整度提高90%,表面复合的夹筋铝箔使用寿命提高1倍。
新型板状防火棉最高使用温度不低于1200℃,容重为70kg/m*.110kg/m3。新型板状防火棉为不燃A1级,酸度系数MK大于2.2,憎水率不低于99%,且产品不含有石棉成分。新型板状防火棉外覆面为阻燃加筋铝箔贴面,产品的整体燃烧性符合A2级,产烟毒性符合ZA1级。其主要原材料及制造方法与传统防火隔热材料不同,决定了它具有热稳定性好、化学性质稳定等特性。
优博特Uoubest新型板状防火棉的材质主要由硅(Si)、铝(Al)、铁(Fe)、镁(Mg)、氧(O)等元素组成,含有大量的以硅、氧结合的硅酸根(SiO44)结构单元,铝、铁以铝酸根和铁酸根与硅酸根相连,镁元素以镁离子与硅酸根相连,因此可划分为硅酸盐类产品。		 为了增强材料的耐火隔热功能,生产中将含有这些元素的原料进行熔融,制成纤维状,同时为了增强该纤维制品的耐高温性能,在材料组成中调控增加了铁、镁元素的含量,因此可被称为铁镁增强型硅酸盐纤维。优博特Uoubest新型板状防火棉与普通岩棉有诸多不同点。
1.原料不同,普通岩棉使用玄武岩、白云石作为原料。优博特Uoubest新型板状防火棉使用铁矿石等矿物材料作为原料。
2.耐温性能不同,普通岩棉耐温在600C-800℃左右。优博特Uoubest新型板状防火棉耐温可达1200℃。
3.酸度系数值不同。普通岩棉的酸度系数为1.6~1.8。优博特Uoubest新型板状防火棉的酸度系数MK大于2.2。
目前优博特Uoubest新型板状防火棉包覆系统产品已在全国各地的建设项目上得到广泛应用。


产品规格

型号 尺寸(mm) 厚度(mm) 耐火时间 容重 成品包装
Uoubest-40mm新型板状防火棉 1200*600mm 40mm 30min 70kg/m3 热缩膜
Uoubest-40mm新型板状防火棉 1200*600mm 40mm 60min 110kg/m3 热缩膜
Uoubest-40mm新型板状防火棉 1200*600mm 50mm 60min 110kg/m3 热缩膜
Uoubest-40mm新型板状防火棉 1200*600mm 60mm 120min 110kg/m3 热缩膜
Uoubest-40mm新型板状防火棉 1200*600mm 80mm 180min 110kg/m3 热缩膜

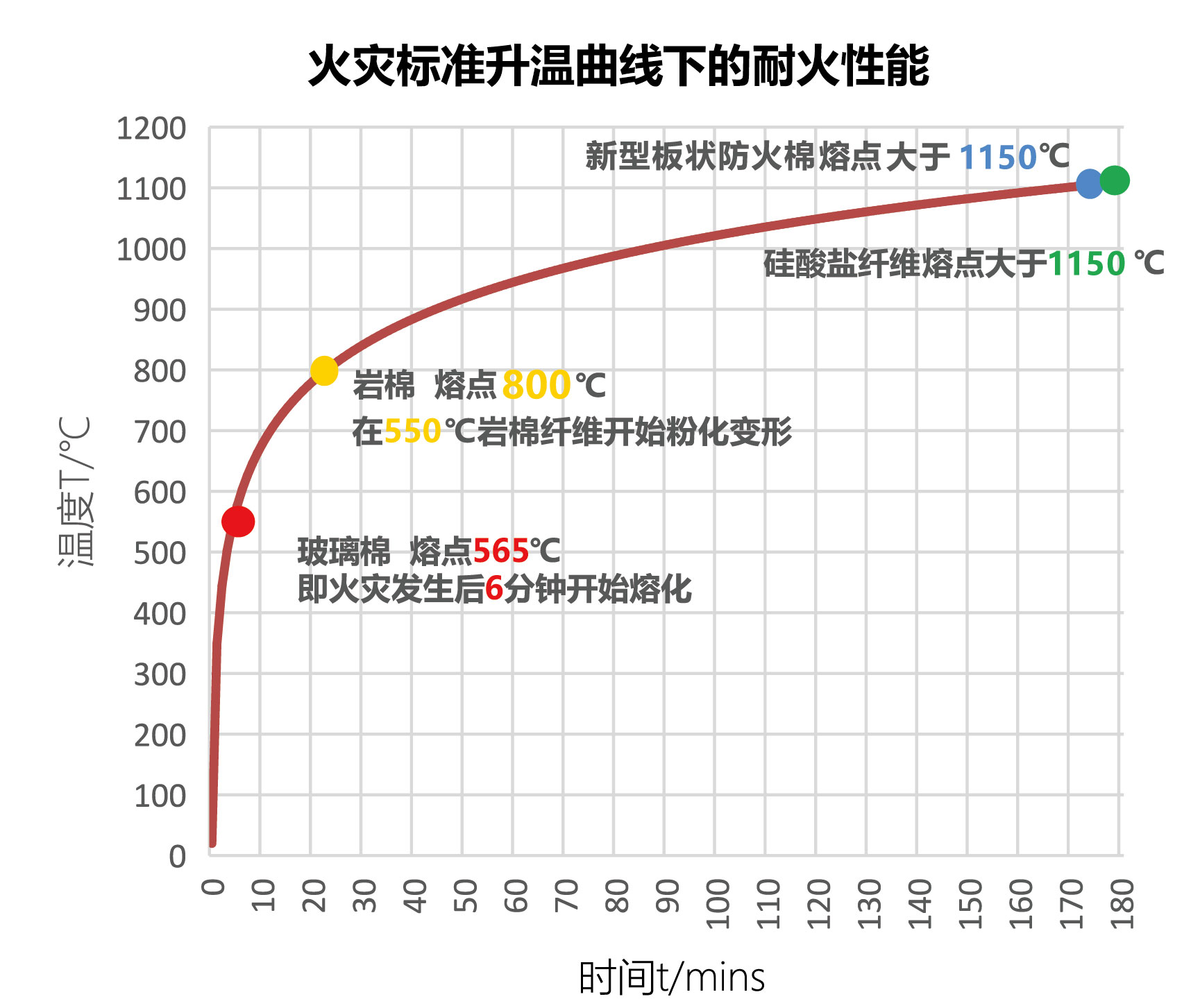

绝热材料的耐热性能比较

绝热材料在超过其正常使用温度范围后,物理结构发生变化隔热性能失效

纤维类型 最高使用温度
玻璃棉 500℃
岩棉 800℃
硅酸盐纤维 1200℃
新型板状防火棉 1200℃

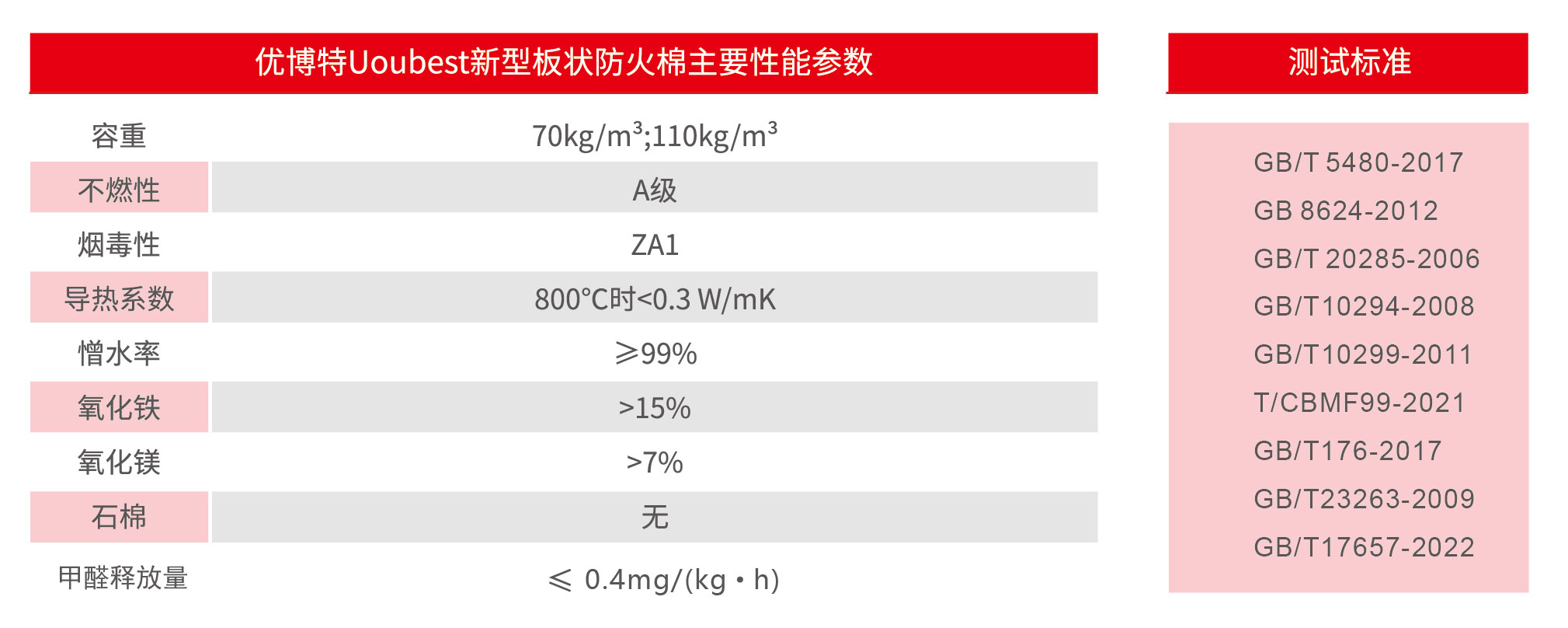

产品性能参数

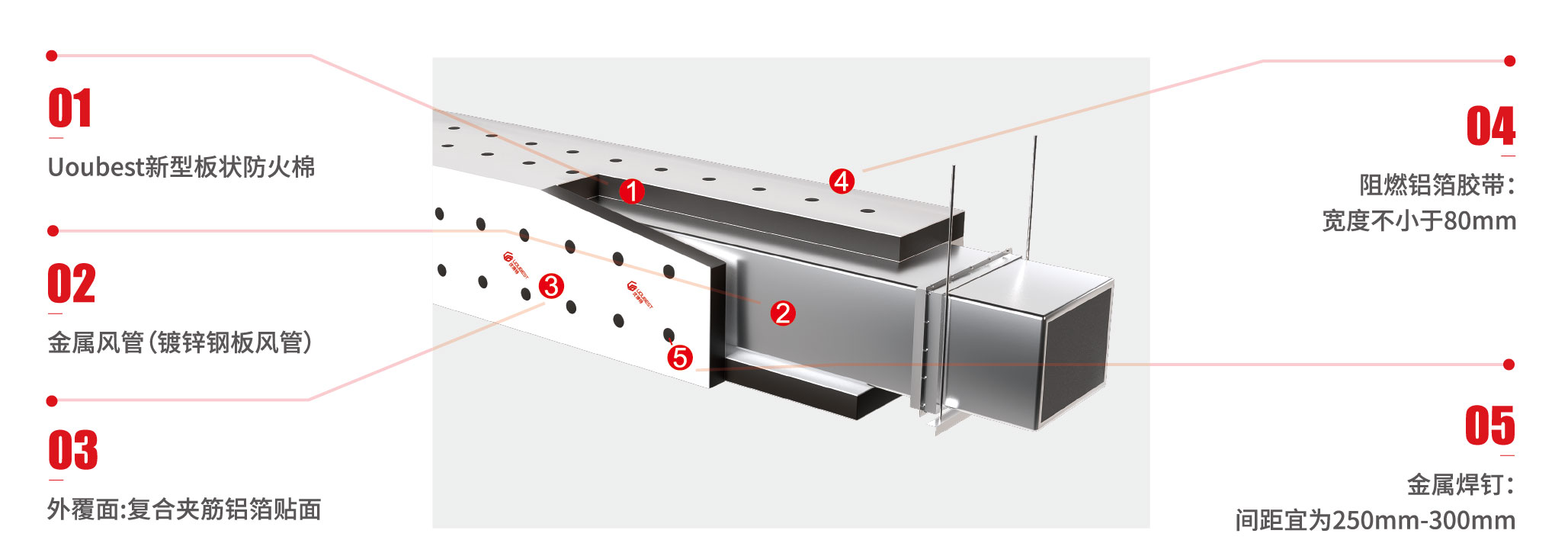

系统结构

系统特点

• 长效的不燃A级材料
• 高温下的绝热性能
• 占有空间小、节约空间
• 吸音性能佳,降噪消声
• 满足国家规范和应用需求
• 复合专用阻燃贴面、美观大方		 • 无常见施工噪音,不影响其他区域
• 施工便捷高效、节省大量工期
• 管道内壁钢板厚度符合GB50243-2016要求
• 管道系统整体重量小、减少结构和支吊架荷
载,无需额外增加支架

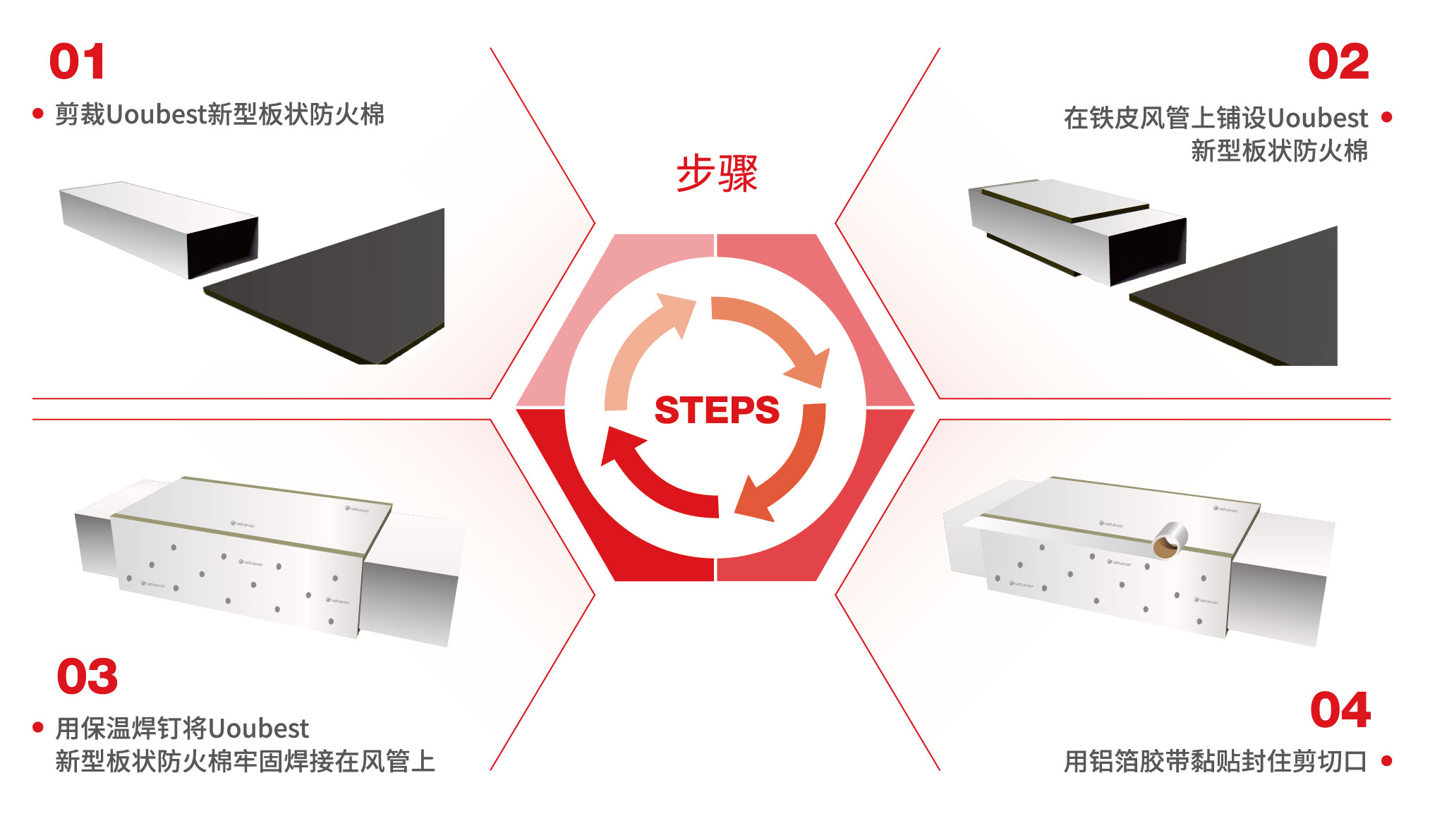

安装步骤


安装细节

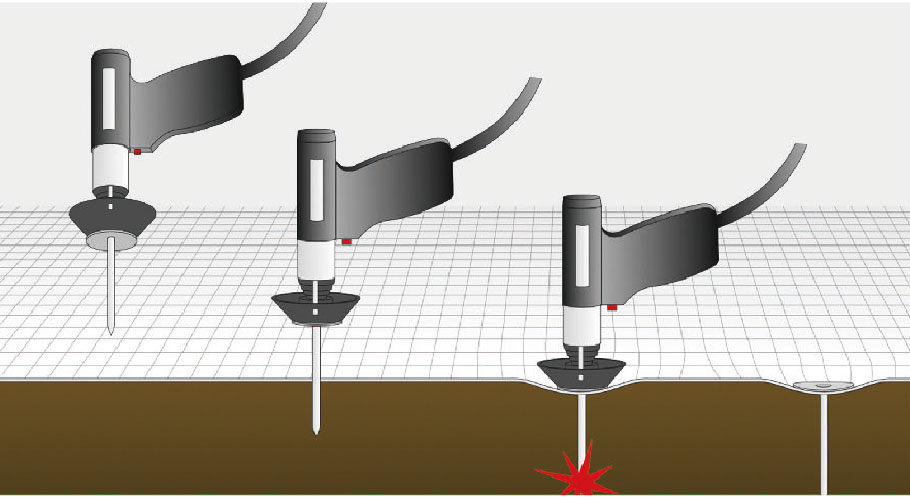

绝热焊钉固定
新型板状防火棉采用绝热焊钉直接焊接固定在风管表面，一次性完成刺穿棉板及焊接固定操作。标准的安装顺序应首先安装顶部棉板，然后安装底部棉板，最后固定两侧棉板。绝热焊钉规格为030mm(钉盘直径)02mm(钉直径)，焊钉长度=棉板厚度+1mm，焊钉应按垂直和水平方向的间距要求。

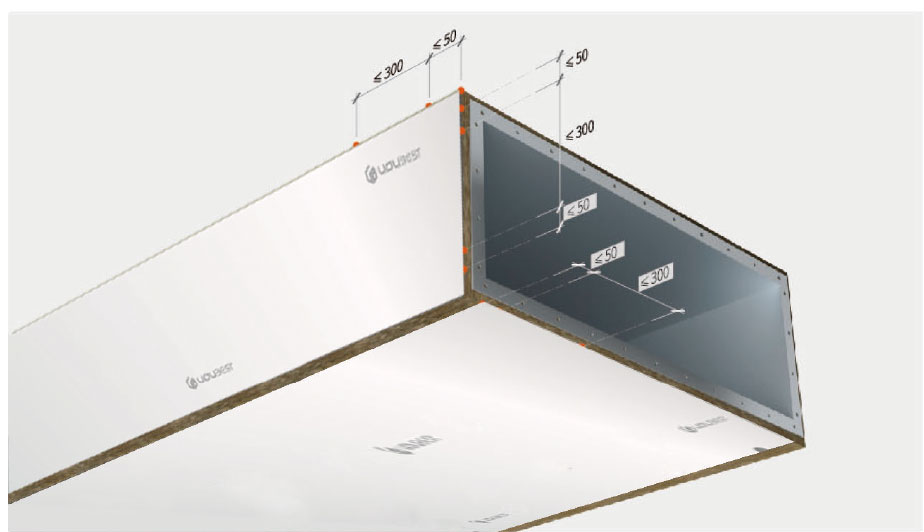

固定间距
焊钉固定与板段头间距≤50mm(水平和垂直管道方向)
焊钉之间的固定距离≤300mm(水平和垂直管道方向)
焊钉固定点应不少于20pcs/㎡，复杂管段可适当增加
固定点，以利于棉板更好的贴合风管表面。

新型板状防火棉暖通设计参数
根据《建筑防烟排烟系统技术标准》GB51251-2017中第3.3.8条、4.4.8条、4.5.7条的要求,不同位置的风管应满足规范所要求的耐火极限(h):

风管位置
风管类型		 汽车库、设备用房 竖井内 吊顶内 非吊顶 穿越防火分区穿 穿越楼梯间、前室
排烟风管 0.5 0.5 走道1.0,其它0.5 1.0 1.0 2.0
消防补风管 0.5 0.5 0.5 1.0 1.5 2.0
加压送风管 1.0 独立0.5,共用1.0 0.5 1.0 / 2.0

风管为满足规范耐火极限要求,可采用以下技术方案实施:

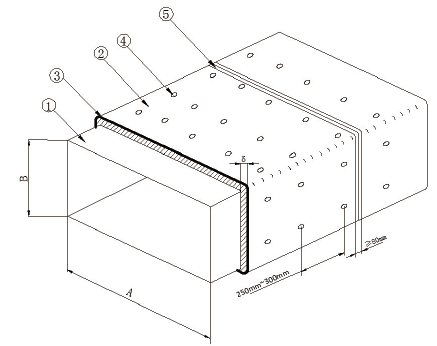

编号说明

编号 材料说明
1 金属风管(镀锌钢板风管)
2 包覆材料:最高使用温度不低于1200℃的新型板状防火棉
3 外覆面:阻燃加筋铝箔贴面
4 金属焊钉:间距宜为250mm-300mm
5 阻燃铝箔胶带:宽度不小于80mm

金属风管防火包覆选用

板材类型 板材厚度 容重 耐火极限
Uoubest 新型板状防火棉 40mm 70kg/m 0.5h
Uoubest 新型板状防火棉 40mm 110kg/m3 1.0h
Uoubest 新型板状防火棉 60mm 110kg/m3 2.0h
Uoubest 新型板状防火棉 80mm 110kg/m3 3.0h

注:图中A.B表示被包覆金属风管的边长,6表示包覆新型板状防火棉的厚度。

1.耐火极限0.5h采用40mm新型板状防火棉，容重为70kg/m3。耐火极限1.0h采用40mm新型板状防火棉，容重为110kg/m3。耐火极限1.5h、2.0h采用60mm新型板状防火棉，容重为110kg/m³。耐火极限3.0h采用80mm新型板状防火棉，容重为110kg/m3。
2.新型板状防火棉主要材质为铁镁增强型硅酸盐纤维棉，其成分里氧化镁含量不低于7%，三氧化二铁含量不低于15%。新型板状防火棉最高使用温度1200℃，燃烧性能达到不燃A级，酸度系数MK大于2.2，憎水率不低于98%，且产品不含有石棉成分，新型板状防火棉外覆面为阻燃加筋铝箔贴面，产品的整体燃烧性符合A2级，产烟毒性符合ZA1级。
3.风管耐火极限判定应按照现行国家标准《通风管道耐火实验方法》GB/T17428-2009的测试方法执行,管道系统的耐火完整性和隔热性须同时达到其对应要求的耐火极限时间,并提供国家防火建筑材料质量监督检验中心出具的耐火性能型式检验(安全性能)检测报告,
